Seria 300

Opis

Dane techniczne

Tabele

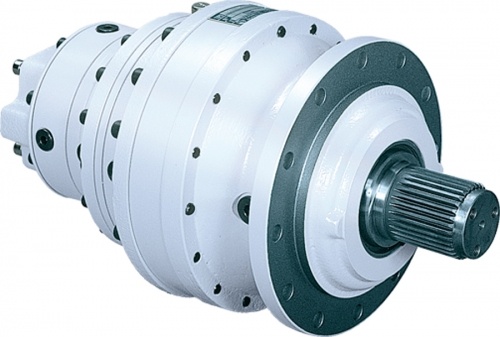

Zwarta budowa przy dużej przenoszonej mocy mechanicznej to przekładnie serii 300. Zazębienie planetarne doskonale sprawdza się w wymagających zastosowaniach przy częstych przeciążeniach i pracy udarowej. Niespotykanie uniwersalna konstrukcja daje możliwość wyboru odpowiedniego sposobu montażu, układu przekładni, wału wyjściowego oraz przyłącza silnika. Wszystkie te konfiguracje dostępne są w 18 wielkościach przekładni przenoszących momenty od 1.000 do 500.000Nm. Dlatego, znalezienie idealnego rozwiązania dla każdej aplikacji napędowej jest teraz czymś więcej niż tylko życzeniem.

Zakres momentu wyjściowego

1000 Nm... 1100.000 Nm

Moc mechaniczna

do 450 kW

Zakres przełożeń

3,4 ... 5000

Konfiguracje przekładni

Liniowa lub kątowa z zazębieniem stożkowym na wejściu przekładni
Konfiguracja wyjścia
Mocowanie łapowe lub kołnierzowe
Opcje wału wyjściowego: wał z wpustem pod klin, wał z wielowypustem, wał drążony z wielowypustem, wał drążony z tuleją zaciskową

Konfiguracja wejścia

Adaptery silników hydraulicznych wielotłoczkowych oraz orbitalnych, adaptery silników o kołnierzowych w standardzie IEC oraz NEMA, wał wejściowy
Hamulec hydrauliczny
Hydraulicznie wyzwalany hamulec parkingowy (wielopłytkowy) na życzenie
Hamulec elektryczny
Zasilanie DC lub AC

Typ	Moment [Nm]
300	1.000
301	1.750
303	2.500
304	3.600
305	5.000
306	8.500
307	12.500
309	18.000
310	25.000
311	40.000
313	55.000
314	80.000
315	100.000
316	135.000
317	170.000
318	250.000
319	350.000
321	500.000
323	800.000
325	1.100.000
